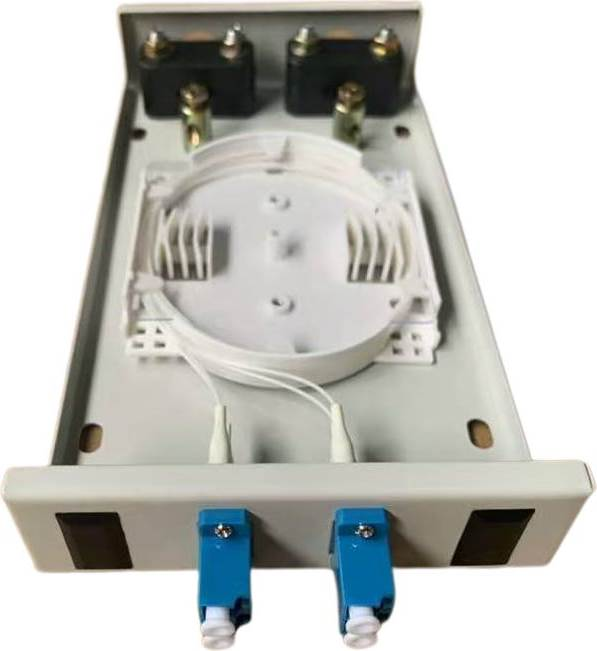

4&8&12&24 Core LC-glasvezelaansluitdoos
I.Toepassing
Het product kan worden gebruikt op de terminal van optische kabels, verschillende typen en structuren, waarvan de diameter binnen een lade van 18 mm ligt.
II.Structurele kenmerken.
l Alle eigendomsindexen zijn in overeenstemming met de nationale YD/T814-1996-norm.
l Het lichaam maakt gebruik van koudgewalste staalplaten en het oppervlak gebruikt de techniek van dimblazend plastic. Sterke houdkracht, artistiek en duurzaam.
l Het onderscheidende ontwerp van 1-2 kabelingangen en glasvezeluitgang van 1-48 kernen zorgt voor flexibiliteit.
l Kabelingang en glasvezeluitgang zijn afgedicht met oliebestendige NBR om de flexibiliteit te vergroten. Gebruikers kunnen ervoor kiezen om de in- en uitgang te prikken.
l Overlappende vezelsmeltbak en afzonderlijke isolatie-aarde-eenheid maken de plaatsing van de kernen, waardoor de capaciteit en kabelaarding flexibel, gemakkelijk en veilig worden uitgebreid.
III. Belangrijkste technische specificaties

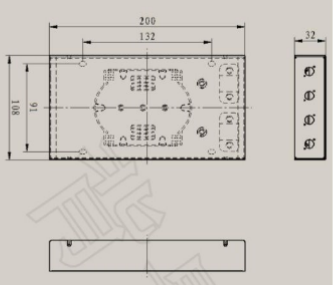

lExtern formaat: (lengte×breedte×hoogte) 200×108×32
l Gewicht: 1 kg
l Wikkelradius optische vezels: ≥40 mm
l extra verlies van vezellade: geen
l vezellengte achtergelaten in bakje: ≥1,6m
l vezelcapaciteit: 8 kernen
lwerktemperatuur: - 400C ~ + 600C
l Laterale drukweerstand: 500N
Schokbestendigheid: 750N
IV. Operaties
l Schil de kabel, verwijder de buiten- en binnenbehuizing, evenals de losse contractbuis, en was het vulvet weg, waardoor er 1,1 ~ 1,6 m vezels en een stalen kern van 20 ~ 40 mm overblijft.
l Bevestig de kabeldrukkaart en de kabel, en de kabel versterkt de stalen kern.
l Leid de vezel naar de smelt- en verbindingsbak, bevestig de warmtecontractbuis en de gesmolten buis aan een van de verbindingsvezels. Na het smelten en verbinden van de vezels, verplaatst u de warmtecontractbuis en de gesmolten buis en bevestigt u de roestvrijstalen (of kwarts) versterkte kernstok. Zorg ervoor dat het verbindingspunt zich in het midden van de behuizingspijp bevindt. Verwarm de buis om de twee in één te maken. Plaats de beschermde verbinding in de vezellegbak. (Eén bak kan 12 kernen leggen)
l Leg de linkervezel gelijkmatig in de smelt- en verbindingsbak en bevestig de wikkelvezel met nylon banden. Gebruik de trays van onder naar boven. Nadat alle vezels zijn aangesloten, bedek je de bovenste laag en fixeer je deze.
l Plaats deze en gebruik de aardedraad volgens het projectplan.
Ik sluit de klep. Het kan aan de muur of in een horizontale lijn worden geïnstalleerd.
V.Paklijst
Hoofdgedeelte terminalbehuizing: 1 stuk PVC
l polijstzanddoek: 1 st
l vezelbehuizing: 2 ~ 8 stuks
l stropdas: 4 st
